内部结构及其配件介绍

　　ASUS P1-PH1准系统大约只有一个笔记本提包大小，却要容纳和普通台式机一样的5.25寸光驱、3.5寸硬盘等配件，按照普通机箱设计思路很难实现，下面让我们来看看华硕是怎样完成这个“不可能完成的任务”的吧。


内部构造（点击看大图）

　　侧面板采用钢制材料，有很好的电磁屏蔽性能，表面经过磨砂处理，很有质感。整体突出简约风格，在右下角提供了CPU风扇散热网孔，将机箱主要热源——CPU的热量直接排出，大大降低了准系统内部的温度，和现在流行的38度机箱有异曲同工之妙。左下角的标签介绍了产品型号:PUNDIT P1-PH1,产地:中国东莞，另外还有一些国家认证标志。

　　侧面板取下后，内部结构一览无遗。图中左上角是台达250W电源,右上角层叠放置了5.25寸光驱位和3.5寸硬盘位，右下角是CPU散热器，最下面有两条内存插槽，最高可支持到双通道667MHZ。从整体散热效果看，P1-PH1从机箱到内部架构配置，是经过精心设计与测试的，呈现了最佳的空气对流状态，其稳定性令人放心。


CPU散热器和光驱硬盘槽

　　华硕在散热器市场也占有一席之地，比如近期相当热门的V-Nardo等产品，广受DIYer的好评。这款P1-PH1内置的CPU散热器同样质量上乘，它采用铜铝连接工艺，搭配直径8cm的双滚珠风扇，将散热和静音完美结合。

　　光驱硬盘槽的做工十分讲究，由于硬盘也是发热大户，所以3.5寸扩展槽（上图中较小的）设计了很多网孔为硬盘散热；下面的5.25寸扩展槽非常坚固，用力积压也不变形，另外在槽的底部还设计了两个橡胶垫，以保证无论机箱立式还是卧式，光驱在高速读盘时也不会受到任何影响。虽然光驱硬盘槽装到主板上后十分牢固，但是其装卸过程有点麻烦，需要一些技巧。


PCI扩展槽和主板

　　如果主板上的一个PCI插槽不够用，华硕P1-PH1还为用户提供了可拆卸的扩展槽，可以最多支持两个PCI设备。它的装卸十分简便，安装时注意将扩展槽的金手指插入主板上的PCI槽中。

　　主板的布线设计与众不同，源于华硕深厚的制作功底。虽然空间有限，但是这块P5RBL主板用料充足，几乎没有电容虚焊的情况。它支持全系列775针的P4 CPU，最高可到3.8GHz，使准系统同样可以拥有强大的运算性能。

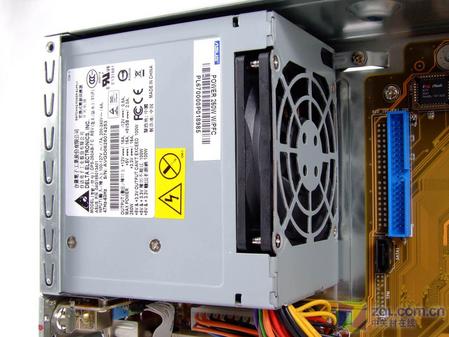

台达250W电源

　　华硕P1-PH1准系统标配一块台达250W P4电源，型号是DPS-250AB，通过国家3C认证。它的最大功率为250W，额定功率在210W左右，凭借其优秀的转换效能，这样的功率对准系统来说已是绰绰有余。从另一个角度来说，它还具有节能的优点，为用户减少开支。台达针对每款电源做了抗干扰测试，彻底防止了静电、冲击、雷击对电源的影响，保证平均无故障工作时间(M.T.B.F)达100000小时以上。

　　话说回来，这款准系统为什么会具有这么多的功能呢？让我们一起来认识P1-PH1采用的各种芯片吧，一定会令你大开眼界的。
