拆解：内部构造详解

·爱普生ST100的内部构造

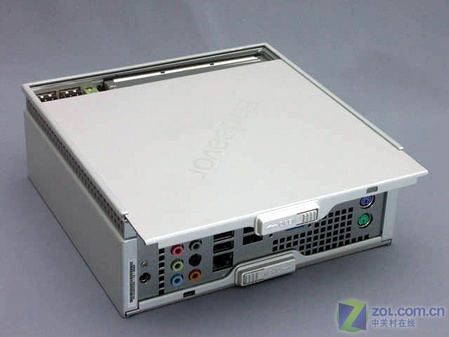

机箱盖的拆卸

    爱普生Endeavor ST100除了有吸引人的“褴褛”外，还具有深厚的“内涵”。就从它那免工具就能打开的“高级”机箱谈起，我们再来聊聊这款整机的“内部装饰”。只要轻轻推动机箱后盖两侧的“OPEN”开启按钮便可以打开爱普生Endeavor ST100，方便用户拆解。

华硕Mini ITX设计的YNRC-BR主板

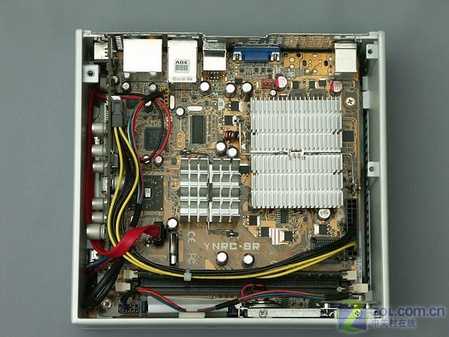

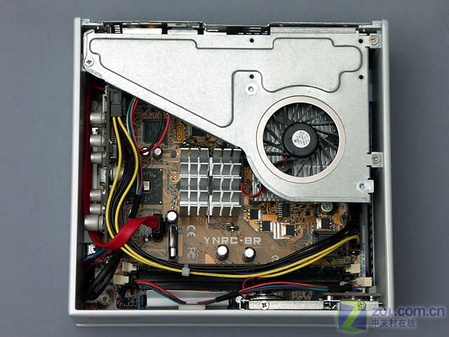

    打开机箱后我们看到，这款爱普生Endeavor ST100整机内搭载了采用Mini ITX设计的华硕YNRC-BR主板。华硕YNRC-BR主板采用AMD Radeon Xpress 200M，并整合了Radeon X300显卡，足以应付目前办公的需求。此外，整机还配备了性能强劲的Core 2 Duo T5500处理器，真可谓是“麻雀虽小，五脏俱全”。

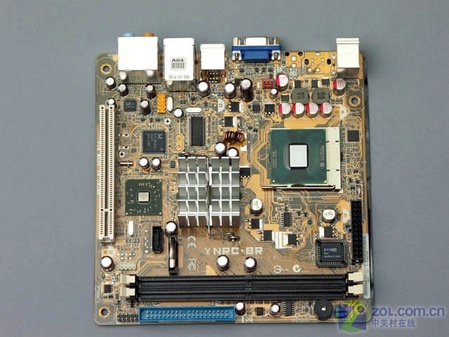

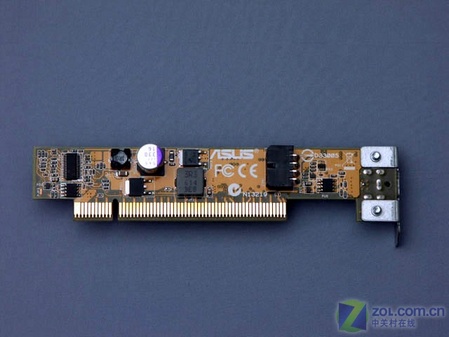

    从上图我们可以看到，华硕YNRC-BR主板仅仅配备了一个PCI插槽，而且由于该款整机内并没有设计电源，因此需要由PCI供电模块搭配电源一起试用，所以导致ST100整机毫无升级的余地，小巧的机器不足点也暴露无遗。
